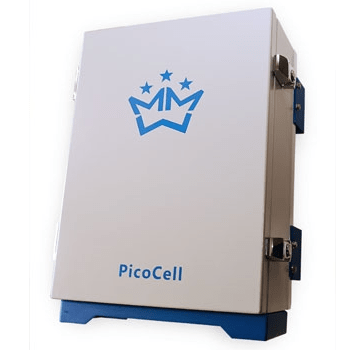

PicoCell 900 SXV

Описание

Ретранслятор PicoCell 900 SXV — это гигант усиления сотового сигнала и расширения зон покрытия за городом в диапазоне 900 МГц. Отлично согласовывается со всеми операторами мобильной связи — Киевстар, Vodafone, LifeCell и возможными другими, которые работают в той же полосе частот.

Управление параметрами и контроль режимов работы усилителя осуществляется при помощью встроенного микроконтроллера.

Вся информация, необходимая при настройке системы, при монтаже и при дальнейшем обслуживании, отображается на графическом ЖК-дисплее, расположенном на корпусе ретранслятора. Настройка производится с клавиатуры, расположенной под дисплеем, с помощью русскоязычного меню.

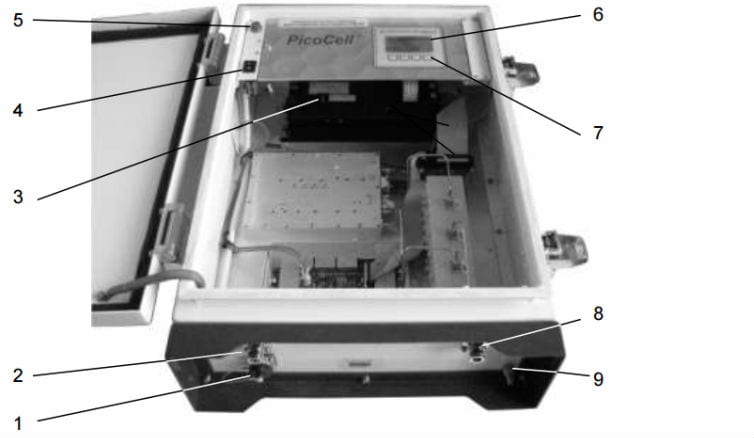

1 – разъем питания ~220В, 2 – разъем антенны на базовую станцию, 3 – выключатель блока питания, 4 – тумблер включения сети 220В, 5 – предохранитель питания 3А, 6 – графический ЖК-дисплей, 7 – кнопки управления,  8 – разъем антенны на абонента, 9 – клемма заземления

Репитер такого класса используется для покрытия больших и очень больших площадей (до 8000 — 10000 м²), а также в помещениях с значительной протяженостю кабельной трассы: супермаркеты, бизнес центры, гостиницы, загородные дома, рестораны, складские помещения и пр.

ХАРАКТЕРИСТИКИ PicoCell 900 SXV

СТАНДАРТ СВЯЗИ	ПЛОЩАДЬ ПОКРЫТИЯ	ГАРАНТИЯ
GSM (900)	до 8000 м²	12 мес.

---

ПАРАМЕТРЫ	UPLINK	DOWNLINK
Рабочий диапазон частот, МГц	890 — 915	935 — 960
Коэффициент усиления, дБ	85 + 3	85 + 3
Диапазон регулировки коэфф. усил., дБ	31 с шагом 1 дБ
Неравномерность АЧХ, дБ	+ 5
Максимальная выходная мощность, дБм	27 + 2	37 + 2
Максимальный уровень входного сигнала, менее дБм	— 30
Интермодуляционные составляющие, менее дБм	— 35
Коэффициент шума, не более дБ	6
КСВн входа и выхода, не хуже	2
Электропитание (адаптер)	AC: 90 — 265В, 50/60Гц
Диапазон рабочих температур, ºС	— 10 … + 55
Габариты, мм	490 x 380 x 230
Вес, кг	15
Степень защиты корпуса	IP65
Ручная регулировка сигнала	+
